건설사 철근콘크리트 공사 형틀공사 관리기준(재래식 폼)

썸네일



형틀 공사 관리기준(재래식 폼)



1. 인코너부위 버팀대

• 수평 버팀대를 인코너 안까지 밀어 넣어 인코너 Frame과 버팀대가 닿도록 시공.
• 인코너는 Steel Form으로서  갱폼 면과 같이 매 층 박리제 칠을 할 것.
• 인코너는 규격이 비슷하여 식별 표기를 하여 잘못 사용하는 경우를 방지.

인코너부위 버팀대

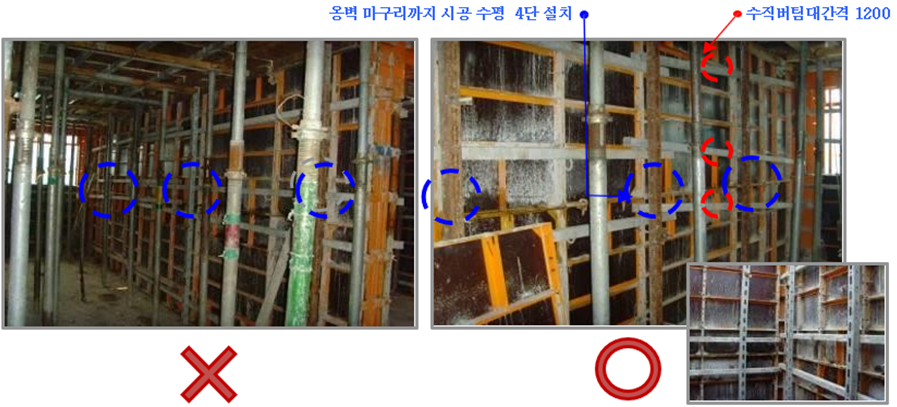

2. 수직, 수평 버팀대

• 수직 버팀대 간격 1200 이내, 수직 4단 설치

수직 수평 버팀대

3. 버팀대 겹침 길이

• 수평 버팀대는 길이를 옹벽 길이에 맞게 제작 사용하고 2개를 이어서 사용할 경우 겹침 길이가 수직 버팀대를  중심으로 좌, 우 300mm 합 600mm 이상

버팀대 이음 사용시 겹침길이 600mm이상

4. 옹벽 W.E.P 및 버팀대

• “ㅡ”자 옹벽은 양면에 경사 버팀대를 설치하여 옹벽의 뒤틀림이나 변형에 대비하여야 한다
• W.E.P은 철재 거푸집으로 제작 설치 기준임

옹벽 W.E.P 및 버팀대

5. 수직 버팀대 길이

• 수직 버팀대는 상단 폼까지 시공을 하여야 함( 어깨걸이 목까지 수평 버팀대를 시공)
• 하단 부분도 수평복 부분까지 가능한 시공(최대한 연장시공)

수직 버팀대 길이

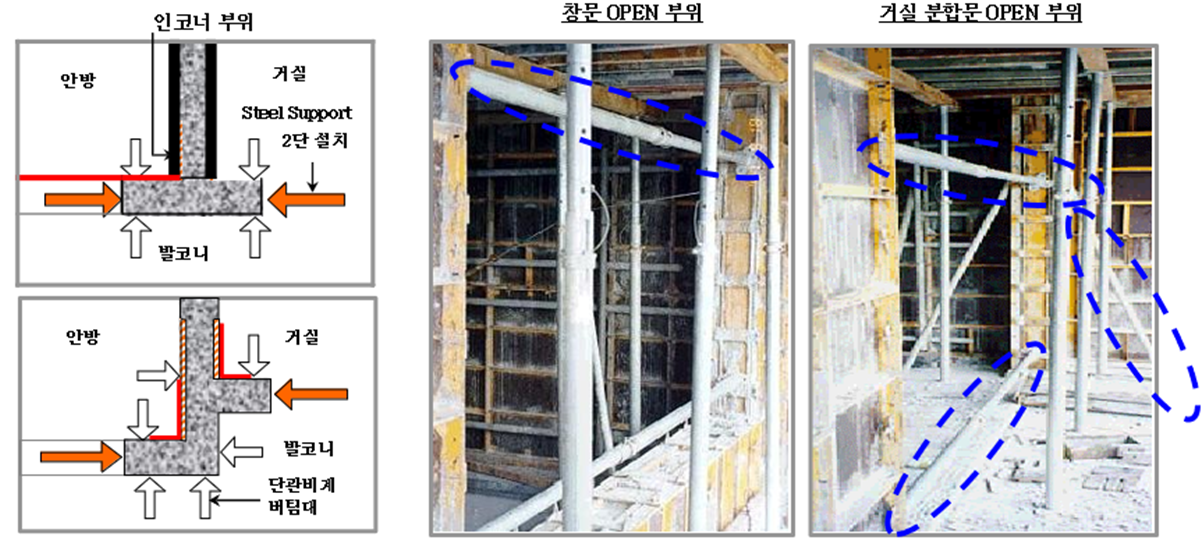

6. 창호, 분합 주위 버팀대

• T자형 옹벽 단부 특히 단열 몰탈 부위는 인코너 거푸집의 변형 또는 뒤틀림으로 할석이 다량 발생하는 부위임.
• 변형을 방지하기 위하여 Steel Support, 단관 비계 등으로 보완 시공

창호, 분합주위 버팀대

7. 안방 창호 하부 인방

• 안방 창호 하부 높은 창턱은 길이가 길고 높아 버팀대의 보강시공이 필요함
• 옹벽 배부름, 휨 발생 시 타일 마감작업과도 간섭이 발생함

안방 창호 하부 인방



8. 외부 상, 하 인방

• 발코니 확장으로 인해 외부 상부 인방이 설계에 반영되는 추세임
• 옹벽 배부름, 휨 발생 시 타일 마감작업과도 간섭이 발생함

외부 상, 하 인방

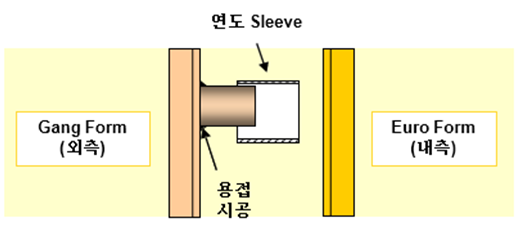

9. 연도 및 기타 슬리브

• 옹벽에 설치되는 Sleeve도 창호 Open부위에 못지않게 신경을 써야 할 부위이다.
• 사전에 Shop Drawing을 작성하여 위치 확정 후 소형 창과 같은 방법으로 처리한다

외측에 접한 경우	내측인 경우
연도의 Size보다 작은 Steel Pipe를 Gang Form에 붙인 상태  에서그 곳에 연도 Sleeve를 끼워 넣고 Euro Form을 붙이면  작업이 쉬워 지며 위치도 정확해짐	Sleeve외측 Size와 같은 크기의 구멍을 Euro Form의  양면에 관통하여Sleeve를 끼워 설치한다
