에너지 절약계획서 제출 대상 및 건축물의 에너지 절약 설계 기준

1. 에너지 절약계획서 제출 대상

녹색건축물 조성 지원법 시행령 ( 약칭: 녹색건축법 시행령 )
[시행 2022. 12. 20.] [대통령령 제33112호, 2022. 12. 20., 타법개정]

제10조(에너지 절약계획서 제출 대상 등)
① 법 제14조 제1항 각 호 외의 부분에서 “대통령령으로 정하는 건축물”이란 연면적의 합계가 500제곱미터 이상인 건축물을 말한다. 다만, 다음 각 호의 어느 하나에 해당하는 건축물을 건축하려는 건축주는 에너지 절약계획서를 제출하지 아니한다. <개정 2013. 3. 23., 2015. 5. 28., 2016. 12. 30.>
1. 「건축법 시행령」 별표 1 제1호에 따른 단독주택
2. 문화 및 집회시설 중 동ㆍ식물원
3. 「건축법 시행령」 별표 1 제17호부터 제26호까지의 건축물 중 냉방 및 난방 설비를 모두 설치하지 아니하는 건축물
4. 그 밖에 국토교통부장관이 에너지 절약계획서를 첨부할 필요가 없다고 정하여 고시하는 건축물
② 제1항 각 호 외의 부분 본문에 해당하는 건축물을 건축하려는 건축주는 건축허가를 신청하거나 용도변경의 허가신청 또는 신고, 건축물대장 기재내용의 변경 시 국토교통부령으로 정하는 에너지 절약계획서(전자문서로 된 서류를 포함한다)를 「건축법」 제5조 제1항에 따른 허가권자에게 제출하여야 한다. <개정 2013. 3. 23., 2016. 12. 30.>

2. 에너지 절약 법령

관련법	주요내용	적용 대상 건축물	예외 건축물
건축물의 열손실 방지	1. 건축물 부위별 단열조치사항 2. 방습층설치 등 모든 건축물	모든건축물	# 참조1
에너지절약계획서의 제출 대상	1. 에너지절약계획서의 제출 2. 법적 의무사항준수 및 에너지성능지표 평점합계 65점 이상(공공기관 74점 이상)	연면적 500㎡ 이상인 건축물	# 참조2

#참조 1. 창고, 차고, 기계실 등으로서 거실의 용도로 사용하지 아니하고, 냉난방 설비를 설치하지 아니하는 건축물 또는 공간, 냉난방 설비를 설치하지 아니하고 용도 특성상 건축물 내부를 외기에 개방시켜 사용하는 등 열손실 방지조치를 하여도 에너지 절약의 효과가 없는 건축물 또는 공간
#참조 2. 단독주택/문화집회시설 중 동 식물원/냉난방시설을 설치하지 않는 공장 등 시설(창고, 위험물저장 및 처리시설, 자동차 관련시설, 동물 및 식물 관련시설, 자원순환 관련시설, 교정 및 군사시설, 방송통신시설, 발전, 묘지 관련시설, 변전소, 도시가스배관시설, 정수장, 양수장, 운동시설, 위락시설, 관광휴게시설 포함)

3. 결로방지 및 기밀기준

건축물의 에너지절약설계기준
[시행 2022. 7. 29.] [국토교통부고시 제2022-52호, 2022. 1. 28., 일부개정]

제5조(용어의 정의)
10. 건축부문
자. "기밀성 창", "기밀성 문"이라 함은 창 및 문으로서 한국산업규격(KS) F 2292 규정에 의하여 기밀성 등급에 따른 기밀성이 1∼5등급(통기량 5㎥/hㆍ㎡ 미만)인 것을 말한다.
차. "외단열"이라 함은 건축물 각 부위의 단열에서 단열재를 구조체의 외기측에 설치하는 단열방법으로서 모서리 부위를 포함하여 시공하는 등 열교를 차단한 경우를 말한다.
카. "방습층"이라 함은 습한 공기가 구조체에 침투하여 결로발생의 위험이 높아지는 것을 방지하기 위해 설치하는 투습도가 24시간당 30g/㎡ 이하 또는 투습계수 0.28g/㎡ㆍhㆍ㎜Hg 이하의 투습저항을 가진 층을 말한다.(시험방법은 한국산업규격 KS T 1305 방습포장재료의 투습도 시험방법 또는 KS F 2607 건축 재료의 투습성 측정 방법에서 정하는 바에 따른다) 다만, 단열재 또는 단열재의 내측에 사용되는 마감재가 방습층으로서 요구되는 성능을 가지는 경우에는 그 재료를 방습층으로 볼 수 있다.

4. 건축물의 에너지 절약 설계 기준

건축물의 에너지절약설계기준
[시행 2022. 7. 29.] [국토교통부고시 제2022-52호, 2022. 1. 28., 일부개정]

제6조(건축부문의 의무사항) 제2조에 따른 열손실방지 조치 대상 건축물의 건축주와 설계자 등은 다음 각 호에서 정하는 건축부문의 설계기준을 따라야 한다.
1. 단열조치 일반사항
가. 외기에 직접 또는 간접 면하는 거실의 각 부위에는 제2조에 따라 건축물의 열손실방지 조치를 하여야 한다. 다만, 다음 부위에 대해서는 그러하지 아니할 수 있다.
1) 지표면 아래 2미터를 초과하여 위치한 지하 부위(공동주택의 거실 부위는 제외)로서 이중벽의 설치 등 하계 표면결로 방지 조치를 한 경우
2) 지면 및 토양에 접한 바닥 부위로서 난방공간의 외벽 내표면까지의 모든 수평거리가 10미터를 초과하는 바닥부위
3) 외기에 간접 면하는 부위로서 당해 부위가 면한 비난방공간의 외기에 직접 또는 간접 면하는 부위를 별표 1에 준하여 단열조치하는 경우
4) 공동주택의 층간바닥(최하층 제외) 중 바닥난방을 하지 않는 현관 및 욕실의 바닥부위
5) 방풍구조(외벽제외) 또는 바닥면적 150제곱미터 이하의 개별 점포의 출입문
6) 「건축법 시행령」 별표 1 제21호에 따른 동물 및 식물 관련 시설 중 작물재배사 또는 온실 등 지표면을 바닥으로 사용하는 공간의 바닥부위
7) 「건축법」제49조 제3항에 따른 소방관진입창(단, 「건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙」제18조의 2 제1호를 만족하는 최소 설치 개소로 한정한다.)
나. 단열조치를 하여야 하는 부위의 열관류율이 위치 또는 구조상의 특성에 의하여 일정하지 않는 경우에는 해당 부위의 평균 열관류율 값을 면적가중 계산에 의하여 구한다.
다. 단열조치를 하여야 하는 부위에 대하여는 다음 각 호에서 정하는 방법에 따라 단열기준에 적합한지를 판단할 수 있다.
1) 이 기준 별표 3의 지역별ㆍ부위별ㆍ단열재 등급별 허용 두께 이상으로 설치하는 경우(단열재의 등급 분류는 별표 2에 따름) 적합한 것으로 본다.
2) 해당 벽ㆍ바닥ㆍ지붕 등의 부위별 전체 구성재료와 동일한 시료에 대하여 KS F2277(건축용 구성재의 단열성 측정방법)에 의한 열저항 또는 열관류율 측정값(시험성적서의 값)이 별표 1의 부위별 열관류율에 만족하는 경우에는 적합한 것으로 보며, 시료의 공기층(단열재 내부의 공기층 포함) 두께와 동일하면서 기타 구성재료의 두께가 시료보다 증가한 경우와 공기층을 제외한 시료에 대한 측정값이 기준에 만족하고 시료 내부에 공기층을 추가하는 경우에도 적합한 것으로 본다. 단, 공기층이 포함된 경우에는 시공 시에 공기층 두께를 동일하게 유지하여야 한다.
3) 구성재료의 열전도율 값으로 열관류율을 계산한 결과가 별표 1의 부위별 열관류율 기준을 만족하는 경우 적합한 것으로 본다.(단, 각 재료의 열전도율 값은 한국산업규격 또는 시험성적서의 값을 사용하고, 표면열전달저항 및 중공층의 열저항은 이 기준 별표 5 및 별표 6에서 제시하는 값을 사용)
4) 창 및 문의 경우 KS F 2278(창호의 단열성 시험 방법)에 의한 시험성적서 또는 별표 4에 의한 열관류율 값 또는 산업통상자원부고시 「효율관리기자재 운용규정」에 따른 창 세트의 열관류율 표시값 또는 ISO 15099에 따라 계산된 창 및 문의 열관류율 값이 별표 1의 열관류율 기준을 만족하는 경우 적합한 것으로 본다.
5) 열관류율 또는 열관류저항의 계산결과는 소수점 3자리로 맺음을 하여 적합 여부를 판정한다.(소수점 넷째 자리에서 반올림)
라. 별표 1건축물부위의 열관류율 산정을 위한 단열재의 열전도율 값은 한국산업규격 KS L 9016 보온재의 열전도율 측정방법에 따른 시험성적서에 의한 값을 사용하되 열전도율 시험을 위한 시료의 평균온도는 20±5℃로 한다.
마. 수평면과 이루는 각이 70도를 초과하는 경사지붕은 별표 1에 따른 외벽의 열관류율을 적용할 수 있다.
바. 바닥난방을 하는 공간의 하부가 바닥난방을 하지 않는 공간일 경우에는 당해 바닥난방을 하는 바닥부위는 별표 1의 최하층에 있는 거실의 바닥으로 보며 외기에 간접 면하는 경우의 열관류율 기준을 만족하여야 한다.

2. 에너지절약계획서 및 설계 검토서 제출대상 건축물은 별지 제1호 서식 에너지절약계획 설계 검토서 중 에너지성능지표(이하 "에너지성능지표"라 한다) 건축부문 1번 항목 배점을 0.6점 이상 획득하여야 한다.

3. 바닥난방에서 단열재의 설치
가. 바닥난방 부위에 설치되는 단열재는 바닥난방의 열이 슬래브 하부로 손실되는 것을 막을 수 있도록 온수배관(전기난방인 경우는 발열선) 하부와 슬래브 사이에 설치하고, 온수배관(전기난방인 경우는 발열선) 하부와 슬래브 사이에 설치되는 구성 재료의 열저항의 합계는 해당 바닥에 요구되는 총열관류저항(별표 1에서 제시되는 열관류율의 역수)의 60％ 이상이 되어야 한다. 다만, 바닥난방을 하는 욕실 및 현관부위와 슬래브의 축열을 직접 이용하는 심야전기이용 온돌 등(한국전력의 심야전력이용기기 승인을 받은 것에 한한다)의 경우에는 단열재의 위치가 그러하지 않을 수 있다.

4. 기밀 및 결로방지 등을 위한 조치
가. 벽체 내표면 및 내부에서의 결로를 방지하고 단열재의 성능 저하를 방지하기 위하여 제2조에 의하여 단열조치를 하여야 하는 부위(창 및 문과 난방공간 사이의 층간 바닥 제외)에는 방습층을 단열재의 실내 측에 설치하여야 한다.
나. 방습층 및 단열재가 이어지는 부위 및 단부는 이음 및 단부를 통한 투습을 방지할 수 있도록 다음과 같이 조치하여야 한다.
1) 단열재의 이음부는 최대한 밀착하여 시공하거나, 2장을 엇갈리게 시공하여 이음부를 통한 단열성능 저하가 최소화될 수 있도록 조치할 것
2) 방습층으로 알루미늄박 또는 플라스틱계 필름 등을 사용할 경우의 이음부는 100㎜ 이상 중첩하고 내습성 테이프, 접착제 등으로 기밀하게 마감할 것
3) 단열부위가 만나는 모서리 부위는 방습층 및 단열재가 이어짐이 없이 시공하거나 이어질 경우 이음부를 통한 단열성능 저하가 최소화되도록 하며, 알루미늄박 또는 플라스틱계 필름 등을 사용할 경우의 모서리 이음부는 150㎜이상 중첩되게 시공하고 내습성 테이프, 접착제 등으로 기밀하게 마감할 것
4) 방습층의 단부는 단부를 통한 투습이 발생하지 않도록 내습성 테이프, 접착제 등으로 기밀하게 마감할 것
다. 건축물 외피 단열부위의 접합부, 틈 등은 밀폐될 수 있도록 코킹과 개스킷 등을 사용하여 기밀하게 처리하여야 한다.
라. 외기에 직접 면하고 1층 또는 지상으로 연결된 출입문은 방풍구조로 하여야 한다. 다만, 다음 각 호에 해당하는 경우에는 그러하지 않을 수 있다.
1) 바닥면적 3백 제곱미터 이하의 개별 점포의 출입문
2) 주택의 출입문(단, 기숙사는 제외)
3) 사람의 통행을 주목적으로 하지 않는 출입문
4) 너비 1.2미터 이하의 출입문
마. 방풍구조를 설치하여야 하는 출입문에서 회전문과 일반문이 같이 설치된 경우, 일반문 부위는 방풍실 구조의 이중문을 설치하여야 한다.
바. 건축물의 거실의 창이 외기에 직접 면하는 부위인 경우에는 기밀성 창을 설치하여야 한다.

5. 영 제10조의 2에 해당하는 공공건축물을 건축 또는 리모델링하는 경우 법 제14조의 2 제1항에 따라 에너지성능지표 건축부문 7번 항목 배점을 0.6점 이상 획득하여야 한다. 다만, 건축물 에너지효율 1++등급 이상 또는 제로에너지건축물 인증을 취득한 경우 또는 제21조 제2항에 따라 단위면적당 1차 에너지소요량의 합계가 적합할 경우에는 그러하지 아니할 수 있다.

[별표 1] 지역별 건축물 부위의 열관류율표(건축물의 에너지절약설계기준).hwp

0.07MB

[별표 1] 지역별 건축물 부위의 열관류율

(단위 : W/㎡ㆍK)
지역 건축물의 부위				중부1지역1)	중부2지역2)	남부지역3)	제주도
거실의 외벽	외기에 직접 면하는 경우	공동주택		0.150 이하	0.170 이하	0.220 이하	0.290 이하
		공동주택 외		0.170 이하	0.240 이하	0.320 이하	0.410 이하
	외기에 간접 면하는 경우	공동주택		0.210 이하	0.240 이하	0.310 이하	0.410 이하
		공동주택 외		0.240 이하	0.340 이하	0.450 이하	0.560 이하
최상층에 있는 거실의 반자 또는 지붕	외기에 직접 면하는 경우			0.150 이하		0.180 이하	0.250 이하
	외기에 간접 면하는 경우			0.210 이하		0.260 이하	0.350 이하
최하층에 있는 거실의 바닥	외기에 직접 면하는 경우	바닥난방인 경우		0.150 이하	0.170 이하	0.220 이하	0.290 이하
		바닥난방이 아닌 경우		0.170 이하	0.200 이하	0.250 이하	0.330 이하
	외기에 간접 면하는 경우	바닥난방인 경우		0.210 이하	0.240 이하	0.310 이하	0.410 이하
		바닥난방이 아닌 경우		0.240 이하	0.290 이하	0.350 이하	0.470 이하
바닥난방인 층간바닥				0.810 이하
창 및 문	외기에 직접 면하는 경우	공동주택		0.900 이하	1.000 이하	1.200 이하	1.600 이하
		공동주택 외	창	1.300 이하	1.500 이하	1.800 이하	2.200 이하
			문	1.500 이하
	외기에 간접 면하는 경우	공동주택		1.300 이하	1.500 이하	1.700 이하	2.000 이하
		공동주택 외	창	1.600 이하	1.900 이하	2.200 이하	2.800 이하
			문	1.900 이하
공동주택 세대현관문 및 방화문	외기에 직접 면하는 경우 방화문			1.400 이하
	외기에 간접 면하는 경우			1.800 이하

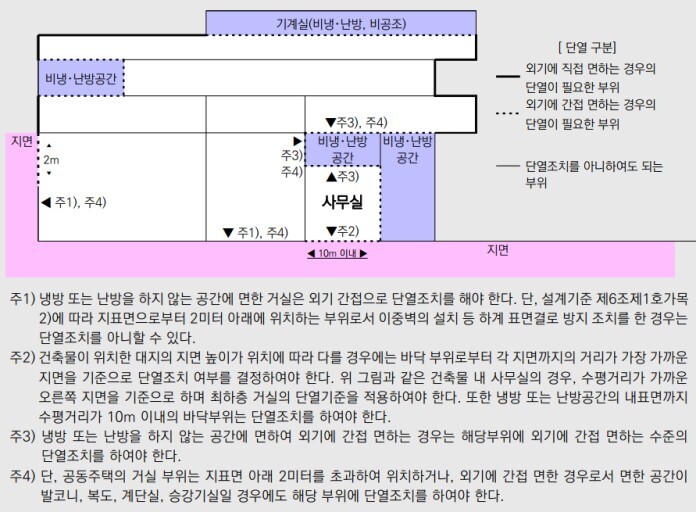

비  고
1) 중부1지역 : 강원도(고성, 속초, 양양, 강릉, 동해, 삼척 제외), 경기도(연천, 포천, 가평, 남양주, 의정부, 양주, 동두천, 파주), 충청북도(제천), 경상북도(봉화, 청송) 2) 중부2지역 : 서울특별시, 대전광역시, 세종특별자치시, 인천광역시, 강원도(고성, 속초, 양양, 강릉, 동해, 삼척), 경기도(연천, 포천, 가평, 남양주, 의정부, 양주, 동두천, 파주 제외), 충청북도(제천 제외), 충청남도, 경상북도(봉화, 청송, 울진, 영덕, 포항, 경주, 청도, 경산 제외), 전라북도, 경상남도(거창, 함양) 3) 남부지역 : 부산광역시, 대구광역시, 울산광역시, 광주광역시, 전라남도, 경상북도(울진, 영덕, 포항, 경주, 청도, 경산), 경상남도(거창, 함양 제외)

외기와 난방공간

외기와 난방공간

[별표 2] 단열재의 등급 분류(건축물의 에너지절약설계기준).hwp

0.03MB

[별표 2] 단열재의 등급 분류

등급분류	열전도율의 범위 (KS L 9016에 의한 20±5℃ 시험조건에서 열전도율)		관련 표준	단열재 종류
	W/mK	㎉/mh℃
가	0.034 이하	0.029 이하	KS M 3808	- 압출법보온판 특호, 1호, 2호, 3호 - 비드법보온판 2종 1호, 2호, 3호, 4호
			KS M 3809	- 경질우레탄폼보온판 1종 1호, 2호, 3호 및 2종 1호, 2호, 3호
			KS L 9102	- 그라스울 보온판 48K, 64K, 80K, 96K, 120K
			KS M ISO 4898	- 페놀 폼 Ⅰ종A, Ⅱ종A
			KS M 3871-1	- 분무식 중밀도 폴리우레탄 폼 1종(A, B), 2종(A, B)
			KS F 5660	- 폴리에스테르 흡음 단열재 1급
			기타 단열재로서 열전도율이 0.034 W/mK (0.029 ㎉/mh℃)이하인 경우
나	0.035~0.040	0.030~0.034	KS M 3808	- 비드법보온판 1종 1호, 2호, 3호
			KS L 9102	- 미네랄울 보온판 1호, 2호, 3호 - 그라스울 보온판 24K, 32K, 40K
			KS M ISO 4898	- 페놀 폼 Ⅰ종B, Ⅱ종B, Ⅲ종A
			KS M 3871-1	- 분무식 중밀도 폴리우레탄 폼 1종(C)
			KS F 5660	- 폴리에스테르 흡음 단열재 2급
			기타 단열재로서 열전도율이 0.035~0.040 W/mK (0.030~ 0.034 ㎉/mh℃)이하인 경우
다	0.041~0.046	0.035~0.039	KS M 3808	- 비드법보온판 1종 4호
			KS F 5660	- 폴리에스테르 흡음 단열재 3급
			기타 단열재로서 열전도율이 0.041~0.046 W/mK (0.035~0.039 ㎉/mh℃)이하인 경우
라	0.047~0.051	0.040~0.044	기타 단열재로서 열전도율이 0.047~0.051 W/mK (0.040~0.044 ㎉/mh℃)이하인 경우

※ 단열재의 등급분류는 단열재의 열전도율의 범위에 따라 등급을 분류한다.

[별표 3] 단열재의 두께(건축물의 에너지절약설계기준).hwp

0.05MB

[별표 3] 단열재의 두께(건축물의 에너지절약설계기준)
[중부 1 지역] (단위:mm)

단열재의 등급 건축물의 부위				단열재 등급별 허용 두께
				가	나	다	라
거실의 외벽	외기에 직접 면하는 경우		공동주택	220	255	295	325
			공동주택 외	190	225	260	285
	외기에 간접 면하는 경우		공동주택	150	180	205	225
			공동주택 외	130	155	175	195
최상층에 있는 거실의 반자 또는 지붕	외기에 직접 면하는 경우			220	260	295	330
	외기에 간접 면하는 경우			155	180	205	230
최하층에 있는 거실의 바닥	외기에 직접 면하는 경우	바닥난방인 경우		215	250	290	320
		바닥난방이 아닌 경우		195	230	265	290
	외기에 간접 면하는 경우	바닥난방인 경우		145	170	195	220
		바닥난방이 아닌 경우		135	155	180	200
바닥난방인 층간바닥				30	35	45	50

[중부 2 지역]

단열재의 등급 건축물의 부위				단열재 등급별 허용 두께
				가	나	다	라
거실의 외벽	외기에 직접 면하는 경우		공동주택	190	225	260	285
			공동주택 외	135	155	180	200
	외기에 간접 면하는 경우		공동주택	130	155	175	195
			공동주택 외	90	105	120	135
최상층에 있는 거실의 반자 또는 지붕	외기에 직접 면하는 경우			220	260	295	330
	외기에 간접 면하는 경우			155	180	205	230
최하층에 있는 거실의 바닥	외기에 직접 면하는 경우	바닥난방인 경우		190	220	255	280
		바닥난방이 아닌 경우		165	195	220	245
	외기에 간접 면하는 경우	바닥난방인 경우		125	150	170	185
		바닥난방이 아닌 경우		110	125	145	160
바닥난방인 층간바닥				30	35	45	50

[남부지역]

단열재의 등급 건축물의 부위				단열재 등급별 허용 두께
				가	나	다	라
거실의 외벽	외기에 직접 면하는 경우		공동주택	145	170	200	220
			공동주택 외	100	115	130	145
	외기에 간접 면하는 경우		공동주택	100	115	135	150
			공동주택 외	65	75	90	95
최상층에 있는 거실의 반자 또는 지붕	외기에 직접 면하는 경우			180	215	245	270
	외기에 간접 면하는 경우			120	145	165	180
최하층에 있는 거실의 바닥	외기에 직접 면하는 경우	바닥난방인 경우		140	165	190	210
		바닥난방이 아닌 경우		130	155	175	195
	외기에 간접 면하는 경우	바닥난방인 경우		95	110	125	140
		바닥난방이 아닌 경우		90	105	120	130
바닥난방인 층간바닥				30	35	45	50

[제주도]

단열재의 등급 건축물의 부위				단열재 등급별 허용 두께
				가	나	다	라
거실의 외벽	외기에 직접 면하는 경우		공동주택	110	130	145	165
			공동주택 외	75	90	100	110
	외기에 간접 면하는 경우		공동주택	75	85	100	110
			공동주택 외	50	60	70	75
최상층에 있는 거실의 반자 또는 지붕	외기에 직접 면하는 경우			130	150	175	190
	외기에 간접 면하는 경우			90	105	120	130
최하층에 있는 거실의 바닥	외기에 직접 면하는 경우	바닥난방인 경우		105	125	140	155
		바닥난방이 아닌 경우		100	115	130	145
	외기에 간접 면하는 경우	바닥난방인 경우		65	80	90	100
		바닥난방이 아닌 경우		65	75	85	95
바닥난방인 층간바닥				30	35	45	50

1) 중부 1 지역강원도(고성, 속초, 양양, 강릉, 동해, 삼척 제외), 경기도(연천, 포천, 가평, 남양주, 의정부, 양주, 동두천, 파주), 충청북도(제천), 경상북도(봉화, 청송)

2) 중부 2 지역서울특별시, 대전광역시, 세종특별자치시, 인천광역시, 강원도(고성, 속초, 양양, 강릉, 동해, 삼척), 경기도(연천, 포천, 가평, 남양주, 의정부, 양주, 동두천, 파주 제외), 충청북도(제천 제외), 충청남도, 경상북도(봉화, 청송, 울진, 영덕, 포항, 경주, 청도, 경산 제외), 전라북도, 경상남도(거창, 함양)

3) 남부지역 : 부산광역시, 대구광역시, 울산광역시, 광주광역시, 전라남도, 경상북도(울진, 영덕, 포항, 경주, 청도, 경산), 경상남도(거창, 함양 제외)
